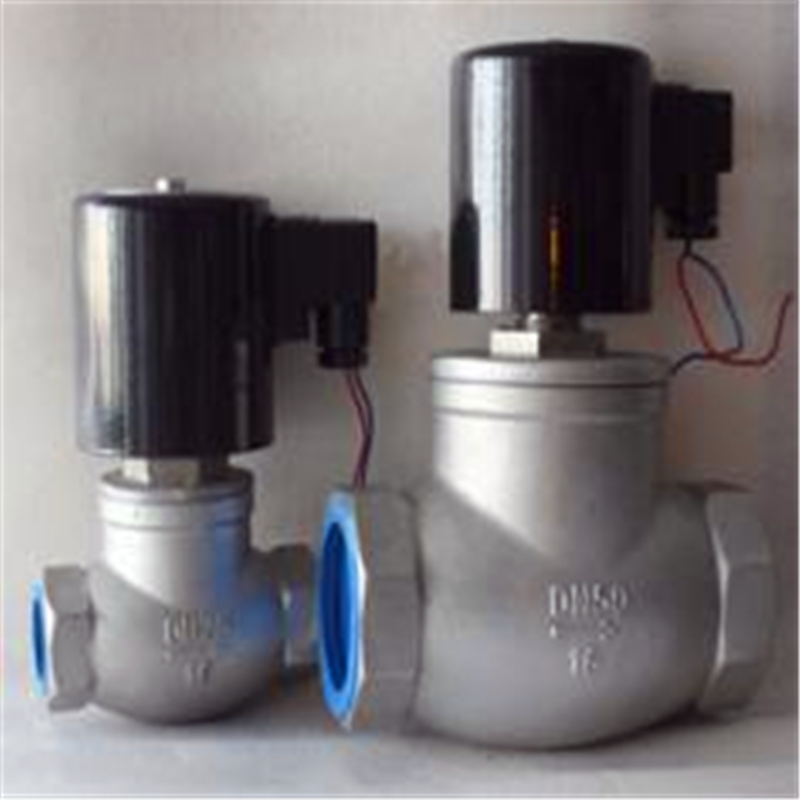

ZCG高溫蒸汽法蘭式電磁閥技術規范 適用于以蒸汽加熱為介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。電磁閥是工業控制系統中常見的閥門之一，它可以通過電磁力控制閥門的開關，從而實現氣路、液路或電路的控制。由于其具有結構簡單、反應靈敏、動作可靠等特點，電磁閥在工業自動化領域得到了廣泛應用。
根據不同的分類標準，電磁閥可以分為多種類型。下面將對常見的分類方式進行介紹：
一、ZCG高溫蒸汽法蘭式電磁閥技術規范按工作原理分類
1. 直動式電磁閥：通電時，電磁線圈產生電磁力，直接吸合閥芯，使閥門打開或關閉。斷電后，電磁力消失，閥芯靠彈簧復位。直動式電磁閥在蒸汽、空氣、水等氣體或液體管道中應用較多。
2. 分步直動式電磁閥：在直動式電磁閥的基礎上，增加了一個常閉輔助閥門。主閥芯動作行程短，適用于高壓差、大口徑的截止類閥門。根據需要可選擇兩位兩通或兩位三通等不同安裝方式。
3. 先導式電磁閥：通電時，電磁線圈產生電磁力，使先導閥打開，上腔和下腔產生壓差，流體壓力推動主閥芯向下運動，打開主閥口。斷電后，先導閥靠彈簧復位，主閥芯靠彈簧復位。先導式電磁閥適用于高壓、大口徑的閥門。
4. 比例式電磁閥：通過輸入信號控制電流大小，從而控制電磁力的大小，實現閥芯的位移控制，實現對閥門開度的精確控制。
5. 伺服式電磁閥：通過改變輸入信號的大小和極性，實現主閥芯的開啟和關閉，從而實現對氣路的開關控制。
二、ZCG高溫蒸汽法蘭式電磁閥技術規范按介質溫度分類
1. 常溫電磁閥：適用于介質溫度-5℃~100℃的閥門，主要用于控制空氣、水、蒸汽等介質管道。
2. 中溫電磁閥：適用于介質溫度100℃~250℃的閥門，主要用于控制高溫蒸汽管道。
3. 高溫電磁閥：適用于介質溫度250℃以上的閥門，主要用于控制高溫氣體管道。
三、ZCG高溫蒸汽法蘭式電磁閥技術規范按連接方式分類
1. 內螺紋連接電磁閥：適用于管道內螺紋連接的閥門，具有體積小、重量輕、安裝方便等特點。
2. 法蘭連接電磁閥：適用于管道法蘭連接的閥門，具有密封性好、流通能力大等特點。
3. 焊接式電磁閥：適用于管道焊接連接的閥門，具有結構簡單、密封性好等特點。
4. 卡套連接電磁閥：適用于管道卡套連接的閥門，具有連接可靠、密封性好等特點。
四、ZCG高溫蒸汽法蘭式電磁閥技術規范按工作電壓分類
1. AC220V電磁閥：適用于交流220V電源的閥門，一般用于工業控制系統中的控制電路中。
2. DC24V電磁閥：適用于直流24V電源的閥門，一般用于安全控制系統中的控制電路中。
3. 其他電壓電磁閥：根據實際需要，還有380V、110V等不同電壓的電磁閥可供選擇。
以上是對電磁閥常見的分類方式進行的介紹。不同類型的電磁閥具有不同的工作原理、結構特點和使用場合，根據實際需求選擇合適的電磁閥類型是保證工業控制系統正常運行的重要前提。
ZCG高溫蒸汽法蘭式電磁閥技術規范技術參數| 工作介質 | 蒸汽及其他腐蝕性氣體 | | 介質溫度℃ | ≤200 | | 工作壓力MPa | 1.6 | | 工作壓差MPa | 0.05～1.6 | 0.1～1.6 | | 電源電壓 | AC220V其余規格可作特殊訂貨 | | 使用壽命 | 按JB/T7352-94規定 | | 額定流量系數KV | | 泄漏量ml/min | 按JB/T7352-94·F規定 | | 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | | 功 耗VA | 30、40 | 30、40、50 |
ZCG高溫蒸汽法蘭式電磁閥技術規范外形結構圖
ZCG高溫蒸汽法蘭式電磁閥技術規范主要外形尺寸| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | | H | L | G | H | L | D | D1 | D2 | b | f | n-d | | 15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | | 20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | | 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 | | 32 | 182 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | | 40 | 182 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | | 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | | 65 |
|
|
| 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | | 80 |
|
|
| 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | | 100 |
|
|
| 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | | 125 |
|
|
| 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | | 150 |
|
|
| 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
安裝前管道必須清潔干凈，以免雜質堵塞閥口及破壞密封面，如有微小雜質在閥前須安裝過濾器（過濾網≥80目cm2） 2. 安裝時注意閥體上的箭頭應與管道流體流向一致，線圈豎直上水平安裝。
3. 安裝前要檢查壓力，溫度，電壓是否與電磁閥銘牌實際參數一致 4. 注意介質的清潔，使用中應定期清洗閥體內部件，拆卸后應同時檢查密封墊，發現破損應及時更換。 5. 安裝時用扳手鉗住閥體，再擰上管子，不能將力作用在線圈上，以免使電磁閥內部變形及連接處松動導致外泄。 6. 電磁閥安裝后須通入流體動作數次，確保動作正常后，方可投入正常使用。 7. 電磁閥前后管道上需裝壓力表，以便觀察管道壓力。 8. 在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置,當電磁閥安裝在支路時，電磁閥的口徑應比主管道的閥門口徑小。
電磁閥的進口壓力必須大于出口壓力，反之電磁閥會出現泄露問題。 |
